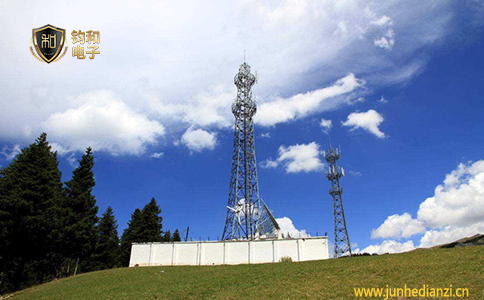

日常生活中，我们看到的高高的、带通信标志的铁塔就是通信基站。通信基站是保证通信信号畅通的重要设施，集成了大量电源及信号设备。为了确保通信基站的防雷安全，需要安装适配的浪涌保护器。今天钧和电子为您分享浪涌保护器在通信基站中的应用，即哪些设备需要配备浪涌保护器。

一是，电源部分

电源系统的防雷保护是整个防雷工程中必不可少的一个环节。根据IEC1312防雷及过电压规范中有关防雷分区的划分，针对重要系统的防雷应分区加以考虑。只做单级防雷可能会带来因雷电流过大而导致的泄流后残压过大破坏设备或者保护能力不足引起的设备损坏。因此，根据实际情况及防雷原理，结合YD5078-98《通信工程电源系统防雷技术规定》，须对电源系统实行多级防护，从交流电力线路开始，根据基站主要电源配套设备的耐冲击能力和防雷器残压要求，采用分级协调，逐级降压的防护原则，使过电压降到对设备无害的值。具体措施如下：

1.当基站采取10kV高压市电引入，通过专用降压变压器供电时，在变压器的高压侧和低压侧的三相线路处分别加装氧化锌压避雷器。做为供电线路的A级过电压防护（此处大都由供电公司在建站时做）。

2.当220/380V低压供电线路直接引入基站时，在基站总配电箱进线处安装大通流容量为100KA型号为KS-X-100KA三相交流电源防雷箱做为供电线路的B级防护。在开关电源的输出端加装大通流容量的直流电源浪涌保护器做为供电线路的C级防护。

两级防雷器之间的距离大于10米。如果距离较近可运用退耦器来实现两级的能量分配，以确保两级防雷器能正常响应。另在浪涌保护器前需串联适当电流容量的后备保护器，进行后续保护，以防止防雷模块因大电流击穿时（防雷模块来不及发热脱扣）对地短路，造成供电系统的安全隐患。

二是，天馈线、微波等信号线路

天馈、微波线从铁塔上引入机房，当避雷针遭受雷击时，避雷针的引下线上有强大的雷电流通过，极易在天馈线上感应雷电过电压，该过电压将沿天馈线转输到GSM（CDMA）设备，从而损坏收发设备、传输设备等。因此在此天馈线与收发设备接口处需安装与设备接口形式、通流容量、传输速率相匹配的、低插入损耗的天馈浪涌保护器。

与此同时，还需要做好外部防雷措施（避雷针、引下线和接地装置）及电磁屏蔽等防雷措施，才能确保基站的防雷安全。
