为防止无线基站配电系统因遭受雷击而损坏设备，应在机房电力线缆的入户处安装浪涌保护器。 SPD不但能防止地电位升二次反击造成的配电系统损坏，还可为雷电磁场感应在配电线路的浪涌电流提供泄流渠道。钧和电子今日分享无线通信基站低压配电系统中的浪涌保护器。

一是，基站环境要求与SPD的选择

为避免无线基站所用的电源SPD起火，造成设备和机房燃烧事故，要求 SPD应具备可靠的过流过热保护功能，并要求恰当地选择SPD保护模式。

SPD按照保护模式分类有许多类型，四线对地的模式((Ll.L2.L3.N各相对地或L1-PE. L2-PE. L3-PE. N-PE)、七模式、全模式等；按照物理分类有开关型、限压型、混合型。我国采用三相 “3+1”电路和单相对称电路，从而可以有效地避免应用在这两种电路中的限压型 SPD的失效起火问题。

二是，基站用电源SPD起火的主要原因

由于无线基站大部分采用TT供电方式 (配电变压器的接地、基站的接地在电气上相互独立)，当各相间都采用相同的限压型单模块SPD时，其短路失效后的回路电流不足以使前端空气开关或熔断器动作，造成SPD的漏电流迅速增加，致使SPD击穿损坏，甚至起火。

当防雷器由于各种原因失效后，由于回路阻抗大，短路保护装置无法动作，导致带有限流电阻的电弧放电现象出现，致使SPD起火，甚至会导致机箱、机柜、机房火灾。

三是，“3+1”三相电源防雷电路

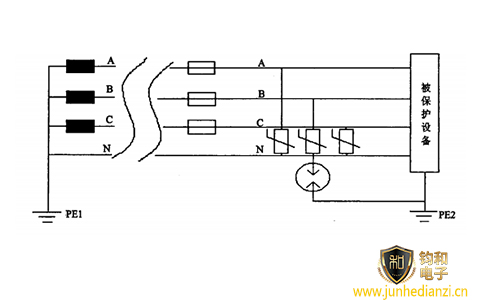

对 TT 系统，采用“3+1”电路，即用 3个单模块限压型 SPD分别接在 A-N, B-N, C-N间，用一个放电间隙模块接在N-PE间。

采用这种电路后，单模块限压型 SPD皆置于L-N间，一旦出现短路失效， 由于回路电阻小 (低压供电系统 L-N间短路电流一般为数千安培)，过流保护装置就会及时动作，从而避免火灾。

在这种电路中，虽然也有一个气体放电元件，但由于是加在N-PE间，所以不存在动作分散性问题、 响应速度问题，而且还可以实现全模式 (L-N-PE)保护，适应各种接地方式，是目前世界上流行的一种防雷解决方案。
