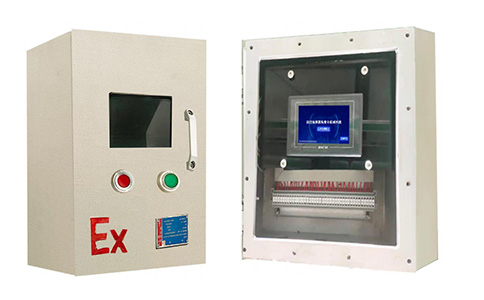

隔爆型智能接地监测系统基于传统的三极法测试原理，对测量仪表的联网实现接地电阻的实时在线监测量，最多可支持24点接地同时测量，并且自身具备防雷和防爆功能。今天，钧和电子分享该系统的工作原理。

一是，三点法

智能接地监测系统可采用三点法接地电阻测量，在被测点（暂称为X）一侧地上打入两根辅助测试桩，要求这两根测试桩位于被测点的同一侧，三者基本在一条直线上，距被测点较近的一根辅助测试桩（称为Y），距被测地桩较远的一根辅助测试桩（称为Z）。测试仪产生电能，在被测地桩X和较远的辅助测试桩（称为Z）之间“灌入”电流，此时在被测地桩X和辅助地桩Y之间可获得一电压，仪表通过测量该电流和电压值，即可计算出被测接地桩的地阻。

二是，回路法

智能接地监测系统亦可采用回路法测量，须在接地点安装防爆型接地电阻测试仪。其测量回路电阻原理：采用欧姆定理，即传感器先给被测接地回路一个激励脉冲信号，在被测回路上感应一个脉冲电势E，在电势E的作用下将在被测回路产生电流I。传感器对E及I进行测量，并通过公式：R=E/I即可得到被测回路电阻。

三是，工作频率

智能接地监测系统每天自动检测2次（可根据需求调整，调整范围0.5小时～30天），提供接地阻值偏大报警，让设备处于安全的接地环境。

该产品突通过软件+硬件的双重滤波措施，抗干扰能力更强，使得测量的结果更接近真实值；通过对非标准测量放线条件下测量结果修正算法，使得测量结果更加准确、规范；通过对测量装置的联网及统一管理，使得接地电阻的测量更加高效与便捷，保证接地装置的有效性同时，大大降低测量费用。该系统最多可支持24点接地同时测量，并且自身具备防雷和防爆功能，非常适用于加油站、油库、炼化、通信基站等多接地点位场所的在线监测。
