所谓智能防雷系统是将云计算、移动互联网和物联网技术引入到综合防雷措施中，并通过软硬件系统的集成，开展特定区域雷电预警、智能化防雷、智能化监测，将被动防雷升级为主动防雷，实现防雷减灾的主动预防，从而有效降低雷击风险。钧和电子为您分享智能防雷系统的组成部分，具体如下：

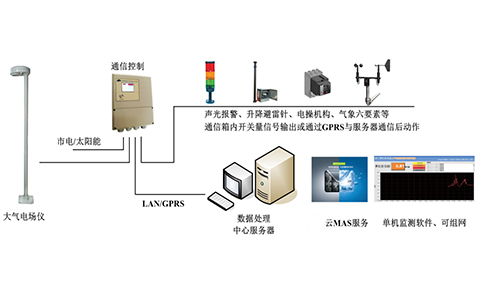

一、雷电预警预报

目前直接的监测手段是通过大气电场仪和雷电定位系统来实现的。雷电现象源于雷云内部的大量电荷积累，大气电场场强变化代表了雷云电荷击雷程度。雷暴云带电并聚集，对地产生强电场，金属在电场力的作用下产生感应电荷。通过监测雷雨云中强电荷的极性、强度、分布及其发展演变，对雷电灾害发生时间、方位、强度、移动方向等，提前做出雷电预警预报是非常科学的。

二、防雷设施在线监测系统

防雷设施在线监测系统是通过物联网与云存储技术的结合，提供防雷与其他环境在线监测。防雷设施在线监测系统主要监测的对象是接地电阻、雷电流、浪涌保护器（SPD）等。该系统的组成部分如下：

1.雷电流在线监测

雷电流在线监测是基于罗氏线圈传感器技术精确还原雷击峰值、极性、能量,可以在线监测1路雷电流的峰值、极性、能量及雷击发 生时间、次数数据,并在雷击发生后及时报警。雷电流监测是采用柔性罗氏线圈检测雷电流数据,通过测量电流的互感器,输出信号是电流对时间的微分,这个微分信号通过一个积分器,就可以真实再 现被测电流。

2.接地电阻在线监测仪

接地电阻在线监测的基本原理是三点法（多可以测量6个点）和回路法两种。其中回路法原理是：

传感器由电压线圈与电流线圈组成,电压线圈先给被测接地回路一个激励脉冲信号,在被测回路上感应一个脉冲电势E,在电势E 的作用下将在被测回路产生电流I。传感器分别对E及I进行测量,并 通过公式:R=E/I 即可得到被测回路电阻。其可以在线监测接地引 下线的连接状况、回路接地电阻、金属回路连接电阻,可实现在线测试、非接触测量、实时监测的功能。配有LCD液晶显示屏的型号产品 可在现场直接查看接地电阻监测值,并通过按键设置接地电阻监测 报警的上限值,监测值超标时采用声光两种方式报警。

3.浪涌保护器（SPD）在线监测

SPD在线监测的主要是浪涌保护器(SPD)劣化程度、浪涌保护 器(SPD)遥信、浪涌保护器(SPD)动作次数、空气开关状态、三相电压、环境温湿度。

浪涌保护器（SPD）漏电流监测：采用μA级漏电流传感器。这是一种利用零磁通电磁感应原理将被测交流漏电流(小电流)转换成按比例输出的电压或电流信号的测量模块,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点；

浪涌保护器（SPD）遥信监测：浪涌保护器（SPD）脱扣装置脱扣时会带动遥信告警开关动作智能分析仪内的单片机检测到遥信告警开关量状态变化后会报警提示 SPD失效；

浪涌保护器(SPD)动作次数监测:配有雷击次数传感器 (电流互感器),当SPD动作时,分析仪内的单片机检测到雷击次数传感器感应到的电流值,经过判断后确定是否计数一次；

后备保护器状态监测：通过单片机检测空开端的输出电压值(模拟量)来判断后备保护器的脱扣状态；

三相电压监测：这部分功能的实现主要是通过电流 型电压互感器、三相电能计量芯片及单片机实现。

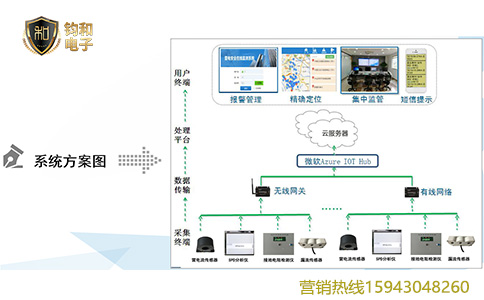

4.防雷设施在线监测管理平台

防雷设施在线监测管理平台是通过智能网关，接收雷电流、接地电阻值、浪涌保护器（SPD）等的监测数据，对监测数据进行分析，对超过正常值立即报警, 提升安全管理水平。

上述这些是智能防雷系统的主要组成部分，并发挥着重要的雷电防护作用，适用于通信、石油石化、电力、交通等各个行业。

更多防雷安全相关内容可随时关注钧和电子www.junhedianzi.cn，智能防雷系统选型适配可随时拨打电话15943048260进行咨询。
