低压配电系统除TN系统外，还有TT和IT两种接地型式。为了根据不同的接地型式，选配适合的浪涌保护器，并开展全面系统的防雷工程，今天【钧和电子•浪涌保护器】重点为大家介绍一下TT和IT接地型式。

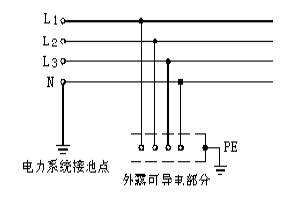

1.TT系统（三相四线制保护接地系统）

在TT系统中，电源端有一点直接接地，电气装置的外露可导电部分也直接接地，但此接地点在电气上独立于电源端的接地点。

由于受到电源侧接地电阻和电气设备侧接地电阻的限制，当TT系统发生单项接地故障时，接地故障电流不大，可减小接地短路时产生的危险性。但除了小容量的电气装置外，在大多数情况下故障电流不足以使一般过电流保护电气切断电源，容易造成电击事故。因此，当电气负荷容量较大时，必须采用剩余电流动作保护器切断故障回路。

TT系统只宜用作负荷容量较小的电气装置，特别是一些无等电位连接的户外场所的电气装置的配电系统。

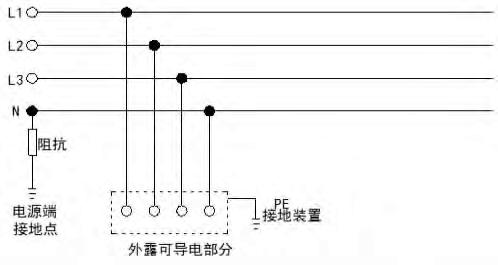

2.IT系统

IT系统的电源端不接地或有一点通过阻抗接地，电气装置的外露可导电部分直接接地。

在IT系统中，当出现单相接地故障时，故障电流会受到限制，且电气装置的金属外壳上不会产生危险的接触电压，因此可以不切断电源，使电气设备能继续工作。这样可以减少或消除电气装置的停电时间。但此时系统中必须设能发出声光信号的绝缘检测装置，并通过警报装置报警，以便检测线路排除故障。

IT系统特别适用于不间断供电要求高和对接地故障电压有严格限制的场所，如应急电源装置、医院胸、脑腔手术室等场所。如果IT系统在消除第一次故障前又发生2次故障，则应采取自动切断供电的防护措施。

综上，我们分析了TT和IT系统的优缺点及应用场所。在做防雷产品选型、防雷工程设计施工时要充分考虑到低压配电系统的接地型式，并根据其接地型式的不同开展防雷接地、等电位连接及电磁屏蔽措施。
