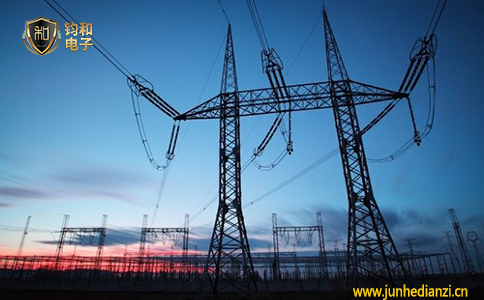

雷击对电力设备中的架空输电、配电线路有非常大的危害。【钧和电子•浪涌保护器】今天为您详细分享这些危害的具体表现形式：

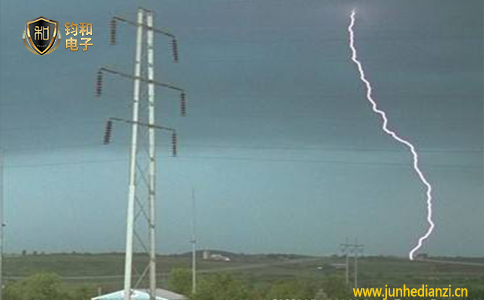

一是，绕击形式

雷电直接击在相导线，对金属杆塔、地面或屏蔽电线、中性线或其他相导线发生闪络。对于架空配电线，视阻抗典型值500Ω（每边），遭到典型的30kA回击电流直击将产生7.5MV的过电压，而配电线的绝缘水平通常只有100～500kV，所以这种直击雷防护是困难的。有效的防护方法是在其上方架设接地良好的屏蔽线。即使不完备的屏蔽线也能够拦截大部分直击雷，而设计良好的屏蔽线也不可能对直击雷实现100%的拦截。在这种屏蔽失败的情况下，发生绕击的雷电流也比较弱，只要采取足够高的绝缘防护措施，可以避免或大大减少闪络的发生。

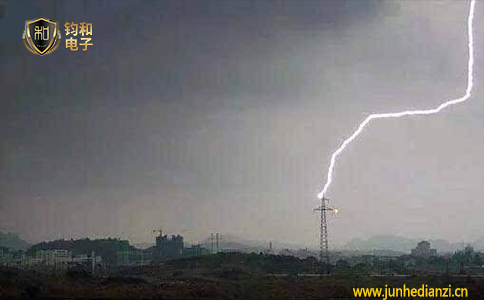

二是，反击形式

雷击于避雷线及其支架结构，对相导线产生闪络。设计良好的屏蔽线可以把雷电直击后产生反击事件数降低到很少，进一步采取绝缘防护和其他避雷措施能够避免或大大减少输配电线路的中断事故。

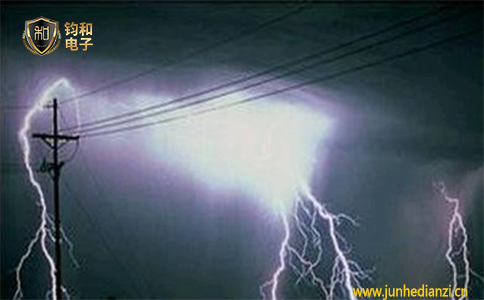

三是，感应形式

靠近线路近处，未与线路有任何接触的某处发生雷击产生感应过电压，一边小于300kV，对于输配电线而言，不是主要威胁；但对于安装了复杂电气和电子检测和控制仪器的输配电控制中心（室）来说，对雷电电磁脉冲的防护是不可疏忽的。

四是，地下电缆的雷击危害形式

目前很多城市地区的配电线路是利用埋设地下电缆进行输配电的。地面雷击电通常只有10cm或更小，但该点附近土地内形成击穿电场，若如让导电率为0.001S/m，回击峰值电流30kA，击穿半径大约4m，产生的非均匀电弧半径还要大，例如在地面上留下几米至几十米长的非均匀电弧和烧蚀痕迹。由于雷电流脉冲能量主要分布在10kHz以下，雷电流穿透深度可以达到几十米甚至一百米以上，地下闪电弧能够使得电导率小的砂质土壤变成融岩状玻璃管就是雷击在地面以下威力的表现。埋设于雷击电附近的地下电缆将吸引电弧，把雷击效应传播到更大范围。1960年以前西欧一些国家在山区开挖隧道时屡屡发生隧道内电雷管爆炸的事故便起因于此。地下闪电弧可能造成电缆绝缘层局部或大面积穿孔，甚至导致中性线的熔化，立即导致供电终端或留下隐患；由此产生的浪涌电压可能损坏变电设备或危害居民用电安全，所以处在雷击点下方的地下作业，不能不考虑潜在的雷击的危害。

配电室和输变电中心要重视直击雷危害，更好重视起内部的电子和电气设备的雷击电磁感应危害，应该选用适配的浪涌保护器进行电气和电子设备的精细化全面防护。
