当建筑物内有重要的电子信息设备时，在电源进线处电子信息设备供电处之间，应根据设备耐过电压的能力装设多级浪涌保护器（SPD）进行保护。浪涌保护器配置的原则是其标称放电电流和残压逐级降低的。【钧和电子•浪涌保护器】为您做如下分享：

一、浪涌保护器的分级配置位置

第一级SPD保护设置在总配电柜处（LPZO_A区或LPZO_B 区与LPZO1区交界处），当入户线为架空线路时安装三相电压开关型浪涌保护器（25KA/350/4P/M）或限压型浪涌保护器（120KA/4P/M）；当入户线为埋地电缆时，安装限压型浪涌保护器。

第二级SPD保护设置在分配电柜线路输入端（LPZO1区与LPZO2区交界处），安装限压型二级电源浪涌保护器（80KA/4P/M）；

第三级SPD保护设置在电子信息设备电源进线端（LPZO2区与LPZO3区交界处），安装限压型三级电源浪涌保护器（40KA/4P/M）。

如有特殊需要还可以进一步安装第四级保护，甚至更多级保护。对于使用直流电源的电子信息设备，视其工作电压需要，宜分别选用适配的直流电源浪涌保护器作为末级保护。

当建筑物的雷电电磁脉冲防护等级为A级时，一般要配置三至四级浪涌保护器进行保护；B级时，要配置二至三级浪涌保护器；C级时，要配置二级浪涌保护器；D级时，可配置一级浪涌保护器。

二、浪涌保护器分级配置的相关注意事项

各级浪涌保护器的电压保护水平Up，即浪涌保护器限压元件的残压和两端引线压降之和，应小于被保护设备的冲击耐受电压。220/380V低压配电系统设备的冲击耐受电压可按照标准确定选取。

在浪涌保护器(SPD)限压元件的残压给定后，引线压降将直接影响到浪涌保护器的保护水平。注意到电源保护装置中所用限压元件的残压通常在800～1000V左右，按标称电流40kA计，其等值电阻只有0.02～0.025Ω。

即使限压元件上下端各只有10cm的连接线，其等值电阻可达到0.042Ω，连接线上的降压则可达1680V。由于此时作用到被保护设备上的是限压元件的残压和连接线压降之和，大大高出限压元件的残压，因此即使限压元件的性能很好，被保护设备仍不能得到有效的保护。

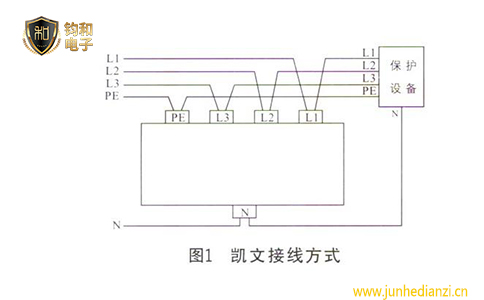

为了避免连接线的压降作用到被保护设备上，浪涌保护器（SPD）的限压元件最好采用凯文接线的方式，即把雷电流通过的回路和向设备提供残压的回路分开，此时即使由限压元件引向被保护设备的连接线很长，由于没有大的雷电流通过，不会产生压降，因此作用在被保护设备上的将只是限压元件端部的残压。

由于第一级保护所要求的标称电流很高，采用单个限压元件的SPD，其通流能力和残压往往不能满足要求，此时可采用两个限压元件并联工作的方式。其中第一个元件应先于第二个元件动作，并应有比第二个元件大的通流能力。当两个元件间的电气距离不够大时，为确保第一个元件先于第二个元件动作，可在两个元件间加装电感线圈。
