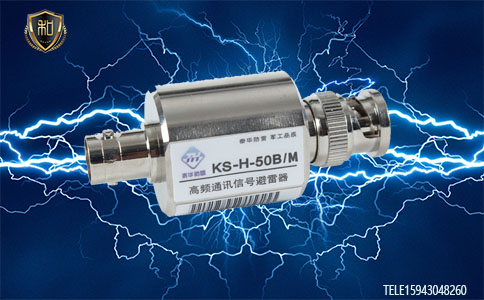

天馈线一般安装在建筑物最高处，处于接闪杆防直接雷保护的范围内，电磁辐射能量无是衰减入侵，所以尽管大部分雷电流要沿引下线泄放入地，但天馈线浪涌保护器仍要耐受很高的雷电流冲击。今天，钧和电子为您详细介绍天馈信号浪涌保护器（SPD）的设计要求。

一、天馈浪涌保护器对电容、电阻参数极为敏感

移动通信基站等无线通信用的天馈线的同轴线只有芯线和外皮，往往采用同轴线接口的天馈信号浪涌保护器（SPD），比如N型，一般仅考虑芯线对外皮（地）的保护。由于移动过通信往往采用特定高频段通信信号，比如GSM移动通信采用700MHz附近频段工作，而CDMA通信则采用900～1700MHz附近频段工作，对浪涌保护器件的电容、电阻参数极为敏感，不适合使用压敏电阻、半导体等电容大的器件。

二、天馈浪涌保护器插入损耗足够小

在实际应用中，对于雷达、卫星接收机等具有收发天线的通信设备的收发射机来说，经常直接受到雷电电磁脉冲进入收发通道的干扰。此时接入天馈线浪涌保护器（SPD）应保持收发射机与天线的最大匹配，即天馈线浪涌保护器在满足频带要求的前提下，驻波系数和插入损耗应小到对收发射机和天线的匹配影响可以忽略不计。天馈线浪涌保护器产品将驻波比定为≤1.15，插入损耗定为≤0.2dB。

三、天馈浪涌保护器承载能量较大

对天馈线浪涌保护器直接面临雷电辐射能量的侵入，一般要求承载能量的能力较大，同时也需要尽可能地最低残压。在微波频段通信设备的收发射机与大多是用FET器件，工作电压为3～28V，故残压40V最佳。

    四、天馈浪涌保护器要合理的雷电流量

与普通同轴浪涌保护器不同的是，天馈信号浪涌保护器要通过很大的发射频率，一般达几十瓦甚至上百瓦。对雷电通流量的要求要视设备的直击雷防护接地的设计情况而定，考虑到同轴线对雷电电磁场感应有一定的屏蔽作用，以及内导体的电磁感应与同轴电缆外屏蔽的接地方式等因素相关，因此合理的雷电流量选择一般在20kA以上。

五、天馈浪涌保护器合理设计带通与带阻

天馈信号浪涌保护器有两种电路。一种是采用电容值极小的大通流容量的气体间隙做保护；另一种利用移动通信工作频率范围与雷电脉冲频率范围之间有很大差异的特点。无线通信工作频率在2GHz左右，而雷电脉冲频率则在1MHz以下。合理设计带通与带阻滤波电路，将雷电电磁脉冲泄放到地，而不影响工作信号的传输。两种浪涌保护器在保护电压水平方面存在较大的差异，利用间隙进行保护器时，雷击保护电压在500V水平，而利用电感、电容组成滤液电路时，保护水平可以限制在60V以下。因此，很多采用滤波电路做天馈线路浪涌保护器。
