为了减弱沿电源线进入建筑物的侵入雷电波过电压的危害，应从配电变压器开展，在进户线以及各级低压配电系统中配置相应的过电压保护装置，主要有浪涌保护器和阀式避雷器。今天，钧和电子为您详细分析一下“配电变压器的防雷保护措施”。

一、配电变压器遭受雷击的形式

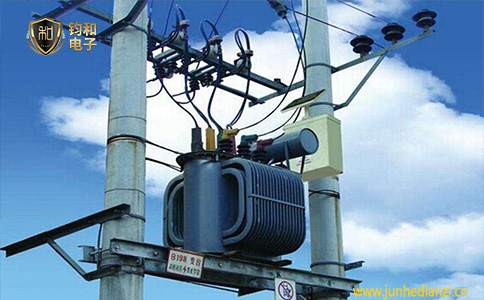

配电变压器多采用Y，yn0(Y/Y₀)的接线方式，高压侧的额定电压一般为10kV，无中性点引出。低压侧为三相四线制，其额定电压为220/380V。由于和配电变压器相连接线路的冲击绝缘水平很低（木杆线路除外），线路遭受直击雷或感应雷侵袭，其所产生的过电压往往会由三相导线同时传入变压器，危及变压器的绝缘，特别是高压绕组中性点附近的绝缘。

二、配电变压器高压侧安装阀式避雷器

为了限制由高压线路传入变压器的雷电过电压，配电变压器的高压侧必须安装阀式避雷器。由于10kV配电系统用的避雷器的残压不高，而配电变压器的接地电阻又较大，雷电流流经接地电阻所形成的压降与避雷器的残压相当。为避免压降与残压叠加在一起作用到变压器上，阀式避雷器的接地端应直接接在配电变压器的外壳上，这样作用在变压器3～10kV侧主绝缘上就只有10kV避雷器的残压了。但此时接地电阻上的压降会是变压器铁壳的电位大为抬高，可能发生由铁壳向220V/380V低压侧的反击，因此，必须将低压侧的中性点也连接到变压器的铁壳上，使低压侧电位抬高。这样，铁壳与低压侧之间就不会发生反击。但应注意，低压侧中性点的高电位可能经低压供电线路传向各类用电设备。这一问题要在后续防护中加以解决。

三、配电变压器低压侧安装浪涌保护器

为了限制由低压侧传入配电变压器的雷电过电压，配电变压器低压侧的相线和零线间要加装浪涌保护器。

四、配电变压器的防雷接地措施

配电变压器的防雷接地线必须采取四点，即高压侧阀式避雷器的接地、低压侧浪涌保护器的接地端、低压绕组的中性点以及变压器的外壳，采用联合接地的方式。高压避雷器和低压浪涌保护器的接地端到铁壳间的连接线应尽量短，因为雷电流在连接线上的压降叠加到浪涌保护器的残压上，就加大了变压器绝缘的威胁。

在运行中有时会出现雷电流过电压低压侧传入，低压侧浪涌保护器动作，变压器低压侧绝缘未损坏而高压侧绝缘损坏的现象。也会出现雷电过电压由高压侧传入，高压侧避雷器动作，但变压器高压侧绝缘仍然损坏的现象。前者是由正变换过电压造成的，而后者由反变换过电压造成的。

综上，即使配电变压器的低压线路不可能遭受直接雷击，配电变压器的低压侧仍要安装一组阀式避雷器，确保配电变压器的防雷安全。
