建筑物电子信息系统中的电源浪涌保护器根据保护类别的不同，其保护特点也有所不同。今天钧和电子就该话题作详细阐述。

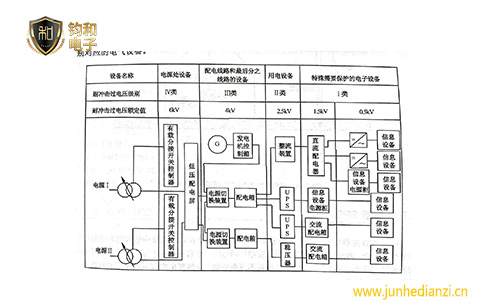

一、建筑物电子信息系统电源设备的类别

电子信息工程的电源系统中，针对不同的耐冲击过电压的分类及各类别对应的电气设备主要有：

1.电源处设备

电源处设备主要有低压配电屏和有载分接开关控制器等两类设备，其耐冲击过电压级别为Ⅳ，耐冲击过电压额定值为6kV。

2.配电线路和最后分之线路的设备

配电线路和最后分之线路的设备主要有发电机控制箱、电源切换装置和配电箱等三种，其耐冲击过电压级别为Ⅲ，耐冲击过电压额定值为4kV。

3.用电设备

用电设备主要包括整流装置、UPS和稳压器等三种，其耐冲击过电压级别为Ⅱ，耐冲击过电压额定值为2.5kV。

4.特殊需要保护的电子设备

特殊需要保护的电子设备主要包括直流配电箱、交流配电箱和信息设备电源柜等三种，其耐冲击过电压级别为Ⅰ，耐冲击过电压额定值为0.5～1.5kV。

二、电子信息系统浪涌保护器的保护特性

根据电子信息系统电源设备的特点，电源浪涌保护器的保护特性主要有：

1.B级电源浪涌保护器主要针对防雷保护等电位连接，限制和泄放电气系统侵入的雷电流及电涌，安装在建筑物的主配电板上。

2.C级电源浪涌保护器主要是配电级的电涌保护，防共模浪涌即L、N对PE间的浪涌保护，安装在分配电柜。

3.D级电源浪涌保护器主要是针对终端设备的浪涌保护，防差模浪涌即L对N间的浪涌保护，安装在明敷线槽插座设备终端。

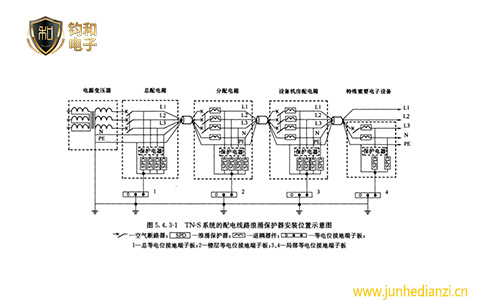

三、信息系统电源浪涌保护器的安装位置图
