建设单位或设计单位对防雷装置审查意见或技术评价书有异议时可提出会审要求,会审由气象主管机构组织,邀请有关单位参加,组织单位做好详细会审记录并形成会审纪要,纪要作为复审意见在审查意见或技术评价书中一并归档。今天【钧和电子•浪涌保护器】就来和您分享防雷装置设计及评价要素有哪些?

1.设计要求

①接闪:为雷电提供泄流通道,控制雷击点的范围,其耐流,耐压和连续接闪能力直接关系到泄流的效果。

②分流:由引下线的粗细和数量直接影响分流效果,引下线多,每根引下线通过的雷电流就小,其感应范围就小。

③均压:使建筑物内形成一个等电位体,均恒电位并保证建筑物内不会产生反击和危及人身安全的接触电压或跨步电压。

④屏蔽:使建筑物内的通信设备、电子计算机等精密仪器以及自动控制系统免遭雷电电磁脉冲的危害,防止球形雷、侧击雷闪电侵入使电子设备等产生误动作或被击穿的危险。

⑤接地:泄放雷电能量。现代建筑物当采用钢筋混凝土结构时,符合规范条件的应利用基础内的钢筋作为接地装置。当达不到规范中规定的条件时,可用人工接地装置,但应形成环形接地网

⑥过电压/过电流保护:为限制瞬态过电压和减小过电流而装设的非线性电阻元件,在电力电源线与接地线之间并联,或与信号线路串联。

⑦布线:大楼钢筋内分布的振荡电流会对各种电气线路产生感应耦合,规范的综合布线可以避免形成大的环路,当空间磁场变化时,可以避免线缆的感应电压和电流。采用铁管和金属槽综合布线,还可以解决隔离和屏蔽问题。

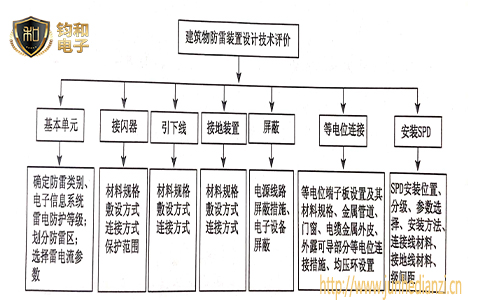

2.评价要求（见下图）
