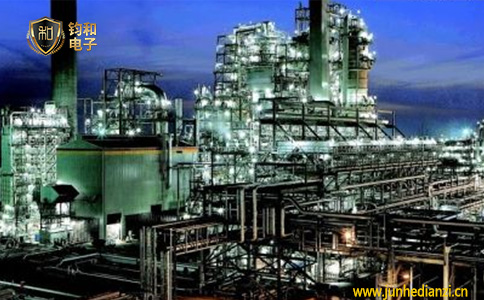

自控系统广泛引用在各个领域，例如石油石化自动化仪表控制系统。浪涌保护器作为重要的防雷装置，是自动化系统防雷必不可考的组成部分。今天，钧和电子详细为您介绍自控系统中浪涌保护器的选型。

一、浪涌保护器在自控系统中的工作原理

浪涌保护器核心电路并联于电路、信号通道，连接电路、信号通道与保护地，在没有浪涌时呈现高阻抗状态，不影响电路、信号通道的传输。当电路和信号通道出现浪涌时，电路瞬间导通，将浪涌能量泄放到保护地网，保证泄放后残余能量电压在设备耐压范围内。

二、使用浪涌保护器的目的

1.防止由于雷击等原因造成仪表信号异常或设备损害从而造成停工的事故，保证连续设备较长周期内的安全稳定运行；

2.防止由于维修人员的人体静电造成仪表信号异常或设备损坏，带来停工。

浪涌保护器可与安全栅相互配合，共同保护自控系统的安全。

三、浪涌保护器的选型原则

1.符合现场地区环境

2.综合考虑经济损失，不应少设、不设，也不应多设、滥设。

四、自控系统浪涌保护器的选型方案

1.当信号电缆在地面上敷设的水平距离大于100米或垂直距离大于10米时，现场测量仪表和控制室仪表两端应设置浪涌保护器；

2.在自控系统中，要设置的浪涌保护器为控制信号浪涌保护器，具体如下：

安全仪表系统两端应设置浪涌保护器；

变送器现场及控制室仪表两端应设置浪涌保护器；

电气转换器、电气阀门定位器、电磁阀等现场信号执行器类仪表和控制室仪表两端应设置浪涌保护器；

热电阻及热电偶现场及控制仪表两端应设置浪涌保护器；

电子开关现场及控制仪表两端应设置浪涌保护器；

配备UPS的，应在UPS的输入侧配备和安装交流电源线路浪涌保护器。

五、自控系统中应用的浪涌保护器的类型

自控系统中应用的浪涌保护器主要分为直流电源浪涌保护器、交流电源浪涌保护器、控制信号浪涌保护器、防爆型信号浪涌保护器和网络信号浪涌保护器。具体请点击→“产品展示”查看。

浪涌保护器的配备应根据防护线路的电气特征来确定和选型，标称供电电压为24VDC的两线制、三线制、四线制的4～20mA信号仪表，回路直流电源属于信号供电，应按信号仪表配备浪涌保护器。

自控系统中浪涌保护器的选型根据现场实际的仪器仪表进行选型适配。
